試驗方案：鎢絲拉伸試驗方案
送檢單位：北京工業大學
試驗設備：CMT4104   三思電子萬能試驗機
計算標準：GB-T 228-2002
材料名稱：鎢絲
試樣形狀：
試驗日期：
試驗時間：445.399994 s
試驗速度：1 mm/min
濕    度：63 %
溫    度：18 ℃

備  注：試樣1、試樣2直徑為1.5mm；試樣3、試樣4直徑為2.4mm；試樣5和試樣6直徑為1.0mm（黑色），且試樣5取樣長度為170mm，試樣6取樣長度為150mm。

試樣     最大力（Fm）
單位         kN
鎢絲試樣1 3.006
鎢絲試樣2 3.298
鎢絲試樣3 5.941
鎢絲試樣4 5.862
鎢絲試樣5 1.437
鎢絲試樣6 1.454

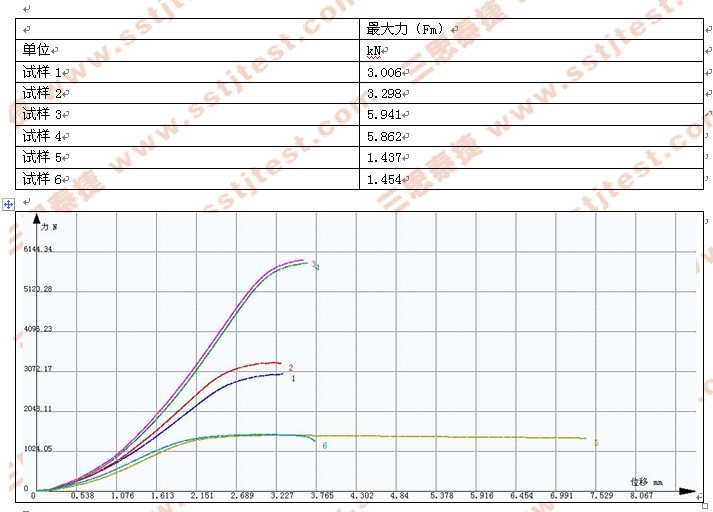

鎢絲拉伸試驗方案報告曲線：
